A forgó és lineáris címkézőgépek teljes választékát kínáljuk – beleértve a 12/16/24 állomásos hot melt OPP modelleket és a 4/6/8/12/16/24 állomásos öntapadós matricák változatait – italok, kozmetikai, gyógyszerészeti és napi vegyi alkalmazásokhoz.

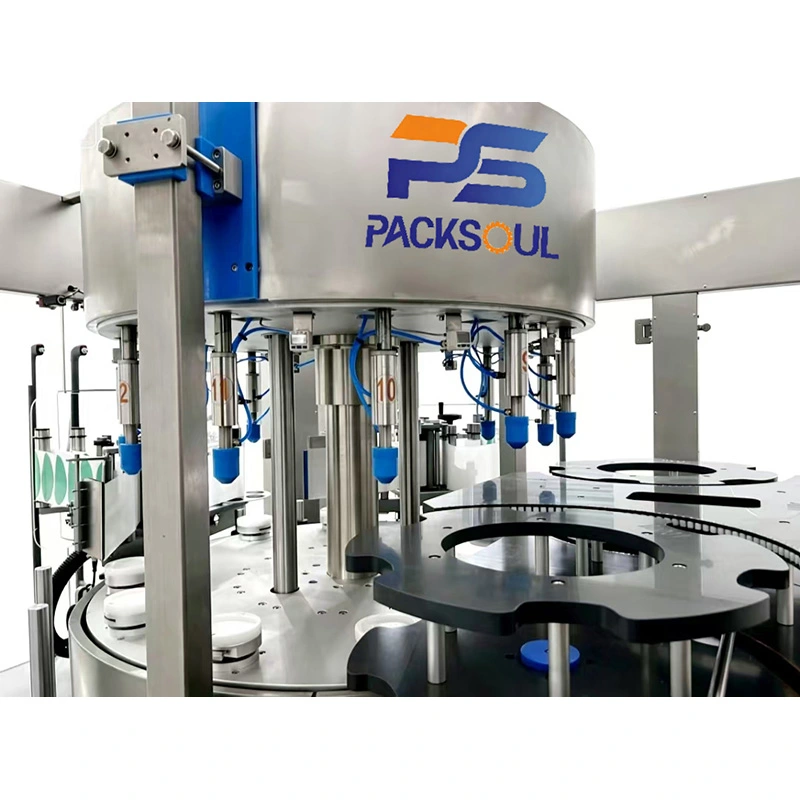

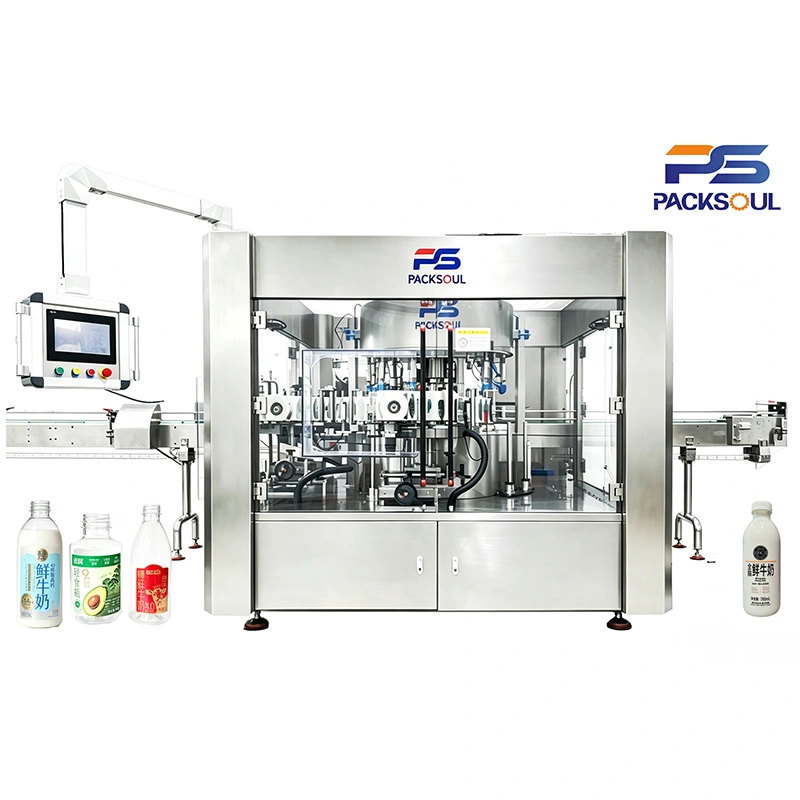

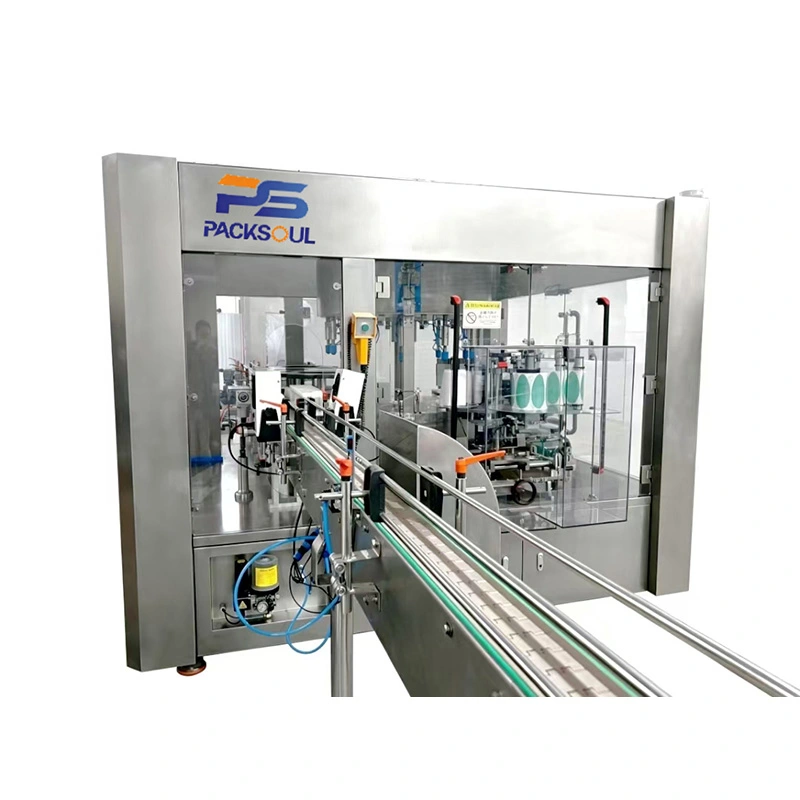

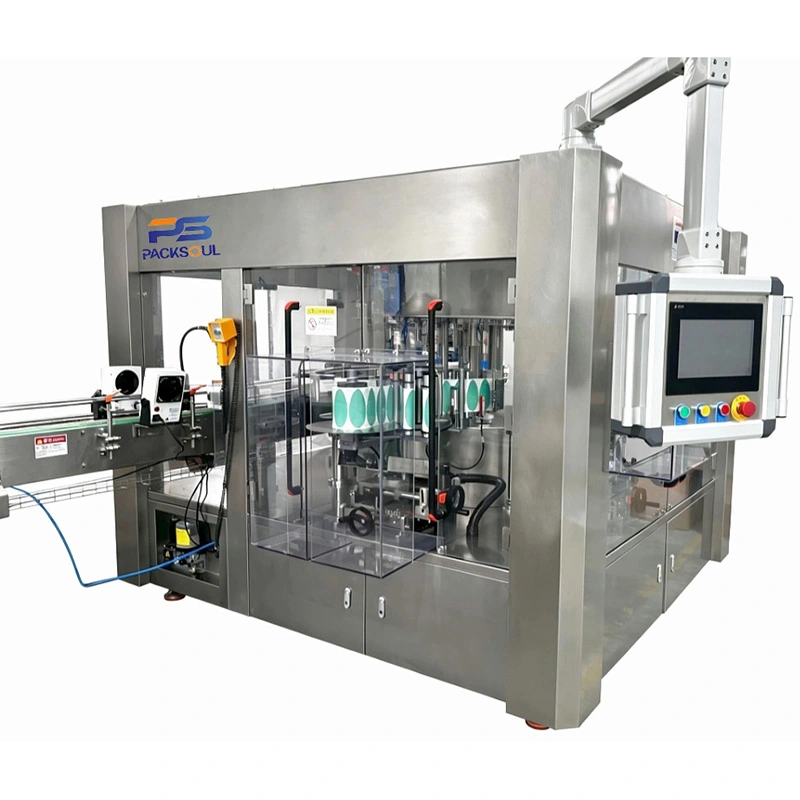

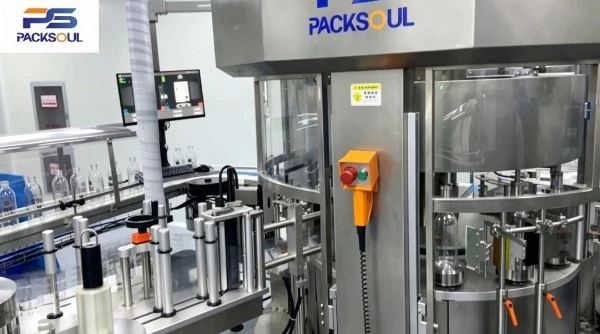

A Rotary Round Bottle öntapadós címkézőgép egy nagy sebességű automatikus címkézőgép forgó pozicionáló rendszerrel, amelyet kifejezetten különféle kerek tartályokhoz terveztek. Nagy pozicionálási pontossággal képes egy- vagy kettős címkéket felhelyezni.
A gép alapplatformból, szállítószalag rendszerből, forgóasztalból, címkéző állomásból, szervo pozicionáló rendszerből és elektromos vezérlőrendszerből áll. Egy precíziós csillagkerék választja el a palackokat, míg a független szervohajtású palacktartók szabályozzák a sebességet és pontosan pozícionálják az egyes palackokat a kívánt címkézési ponton.
A gép működhet önállóan, vagy integrálható töltő- és lezárósorokkal. Széles körben használják kerek palackok nagy volumenű gyártására a különböző iparágakban.

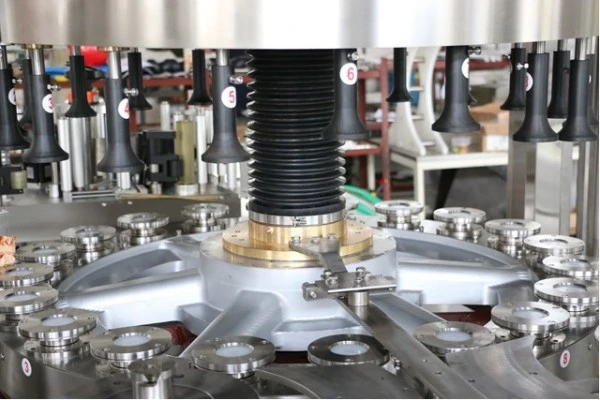

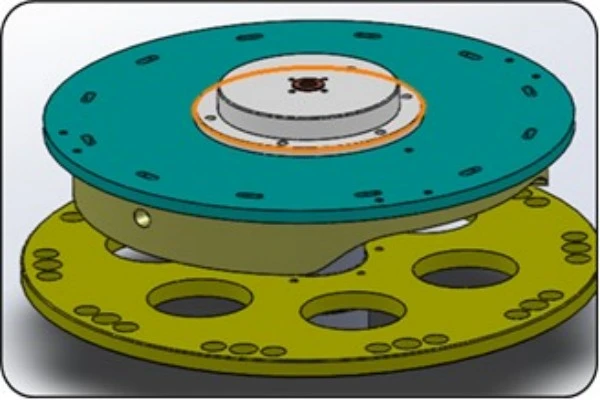

12 állomásos forgó kialakítás Kompakt gépelrendezés beépített palackos adagolással és ürítéssel. Minden palacktartó önállóan szervohajtású a sima és stabil működés érdekében.
A mechanikus pozicionálás biztosítja a pontos címkézést a kívánt helyen. Az állítható palacktartók különböző méretű palackokat és hosszú címkéket támogatnak.

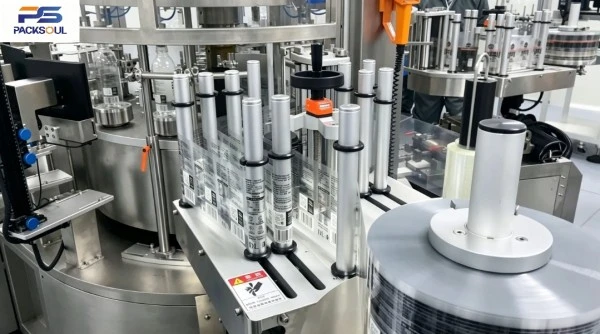

A feliratozófej támogatja a többirányú beállítást. A helyzet és a szög gyorsan állítható speciális szerszámok nélkül.
A továbbfejlesztett címkefeszítő rendszer sima és stabil címkeadagolást biztosít, segít csökkenteni a címketöréseket és az eltolódást.
A szervovezérelt címkeadagolás pontos és következetes címkefelhasználást biztosít. Az egyszerű paraméterbeállítás leegyszerűsíti a kezelést.
A kulcsfontosságú alkatrészeket házon belül gyártják, és a kényelmes karbantartás és a gyors szerviz érdekében könnyen beszerezhetők pótalkatrészek.
A precíziósan megmunkált alkatrészek és a zárt kialakítás stabil működést és jó védelmet biztosítanak a por és a nedvesség ellen.
The machine monitors bottle flow, adjusts speed automatically and stops when bottle jams occur. A biztonsági burkolat kinyitásakor leállítja a gépet.
| Paraméter elem | Specifikációs érték |
| Modell | PSR-B120 |
| Címkézési sebesség | 12000 BPH (palack óránként) |
| Tartály átmérője | 30-100 mm (a palack alsó átmérője alapján, nagyobb méretekhez testreszabható) |
| Konténer magasság | 100-400 mm |
| Címke Max magasság | 200 mm |
| Címke maximális szélessége | 300 mm |
| Címke tekercs mérete | Belső: Φ76.2mm, Külső: Φ400mm |
| Teljes gépméret | L4000 × SZ2500 × H2000 mm |
| Munkaasztal magassága | 1000±50 mm (testreszabható) |
A PACKSOUL forgó, kerek palackos öntapadó címkézőgép egy forgó csillagkerék pozicionáló rendszert és szervovezérelt címkeadagolást használ az automatikus címkézéshez.
A palackokat egyenletesen szétválasztják és a forgóasztalra helyezik. A palacktartók az előre beállított paraméterek szerint forognak, míg a pozicionáló rendszer érzékeli a kívánt címkézési pontot és pontosan szabályozza a palack szögét. A szervo címkéző állomás felhelyezi a címkét, az ecsethenger pedig rásimítja a palack felületére. A kész palackok ezután automatikusan kiürülnek, befejezve a teljes címkézési folyamatot.
A Rotary Round Bottle öntapadós címkézőgép alkalmas nagy mennyiségű, kerek palackok címkézésére több iparágban.
Ital: Tejes palackok, gyümölcslevek, ásványvizes palackok és teásüvegek
Személyi ápolás: samponos üvegek, illóolajos flakonok és parfümös flakonok
Gyógyszerészet és egészségügy: Orális folyadékpalackok és egészségügyi kiegészítő palackok
Vegyi anyagok: Reagenspalackok és kisméretű ipari vegyszeres tartályok
Alkalmas nagy sebességű folyamatos gyártósorokhoz. Egyedi megoldások állnak rendelkezésre speciális palackformákhoz
Naponta tisztítsa meg a szállítóláncot, a csillagkereket, a címkézőfejet és a fotoelektromos érzékelőket. Távolítsa el a címke maradványait és a port.
Rendszeresen ellenőrizze a szervomotorokat és a szervohajtásokat, és szükség esetén kalibrálja a címkézési pozíció pontosságát.
Párás környezetben rendszeresen szárítsa meg az elektromos kapcsolószekrényt az elektromos alkatrészek védelme érdekében.
Ne használjon nagynyomású vizet az elektromos szekrény vagy a szervomotorok tisztításához, hogy elkerülje a vízkárosodást és a rövidzárlatot.
Hosszabb idejű leállításhoz engedje el a címketekercs feszültségét, hogy megakadályozza a ragasztó rátapadását a görgőkre és a tengelyekre.
A megfelelő és megbízható működés érdekében rendszeresen ellenőrizze a biztonsági burkolatot és az ajtóreteszelést.

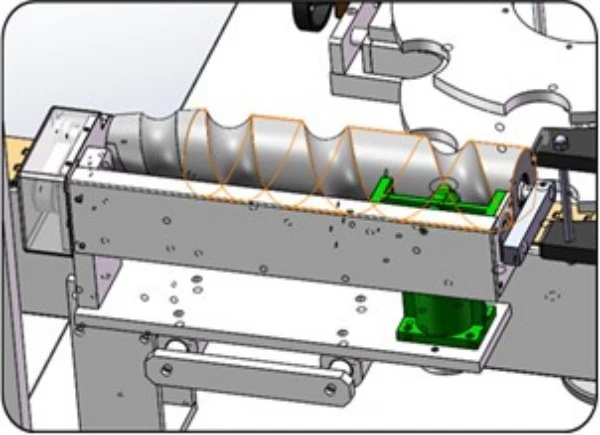

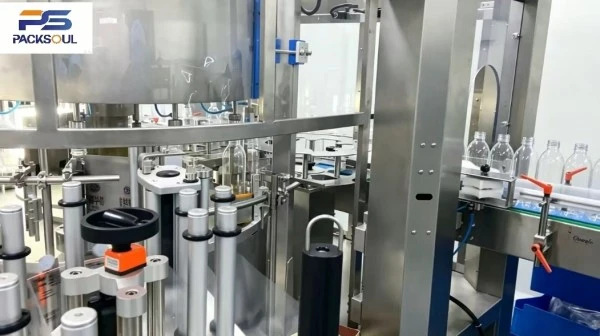

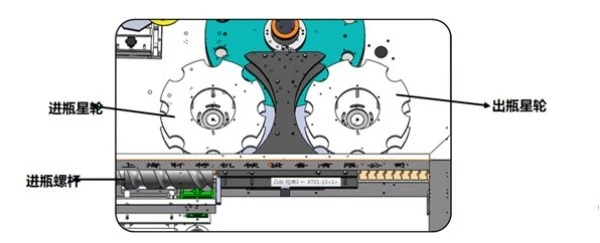

A palackok szabályos áramlásban kerülnek a gépbe. A betápláló csavar egyenlő időközönként választja el a szorosan elhelyezett palackokat.

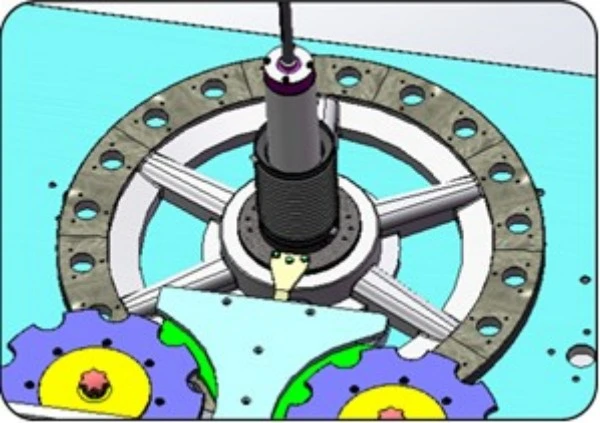

A betápláló csillagkerék simán továbbítja a palackokat a forgóasztalra.

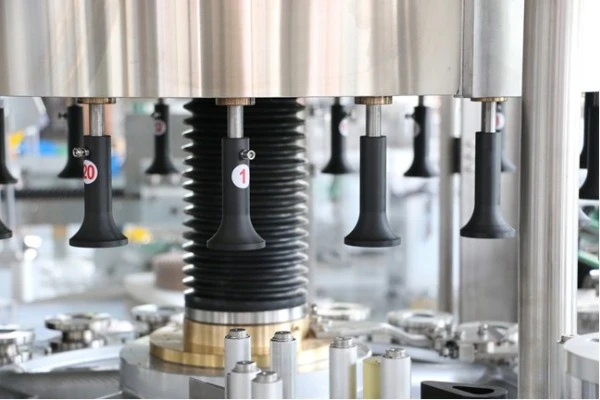

A palacktartó rögzíti a palackot, miközben a szervomotor készen áll a pozicionálásra.
A pozicionáló rendszer érzékeli a palack referenciapontját, és elküldi a forgatási parancsot.
A szervohajtású palacktartó az előre beállított feliratozási szögben elforgatja a palackot.

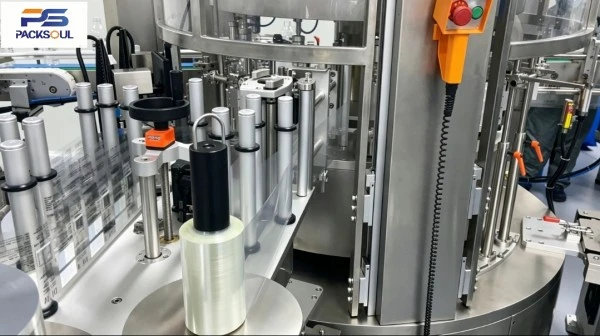

A szervo címkéző állomás kiadja a címkét, a kefemechanizmus pedig határozottan rányomja a palack felületére.
A kész palackokat az ürítő csillagkeréken keresztül szállítják ki, és a következő gyártási folyamathoz továbbítják.
| Nem. | Összetevő neve | Márka |
| 1 | HMI | Schneider (Franciaország) |
| 2 | Szervo motor | Schneider (Franciaország) |
| 3 | Szervo hajtás | Schneider (Franciaország) |
| 4 | Fő motor | Schneider (Franciaország) |
| 5 | Szállítószalag motor | TRANSTECNO (Olaszország) |
| 6 | PLC | Schneider (Franciaország) |
| 7 | Frekvencia inverter | Schneider (Franciaország) |
| 8 | Frekvencia inverter | Schneider (Franciaország) |
| 9 | Átlátszó címkeérzékelő | LEUZE (Németország) |
| 10 | Tárgyérzékelő érzékelő (visszaverő fotoelektromos típus) | BETEG (Németország) |
| 11 | Érzékelő fotoelektromos érzékelő (visszaverő típus) | BETEG (Németország) |
| 12 | Proximity kapcsoló | BETEG (Németország) |
| 13 | Kapcsoló tápegység | MW (Tajvan, Kína) |
| 14 | Univerzális átváltó kapcsoló | MOELLER (Németország) |
| 15 | Vészleállító kapcsoló | Schneider (Franciaország) |
| 16 | Földzárlati megszakító | Schneider (Franciaország) |
| 17 | Miniatűr áramköri megszakító | Schneider (Franciaország) |
| 18 | AC kontaktor | Schneider (Franciaország) |
| 19 | Rotary Encoder | Nemicon (Japán) |
| 20 | Elektromos csúszógyűrű | Senring |
| 21 | Nyomásmérő | Panasonic (Japán) |
| 22 | Vision kamera | Hikvision |

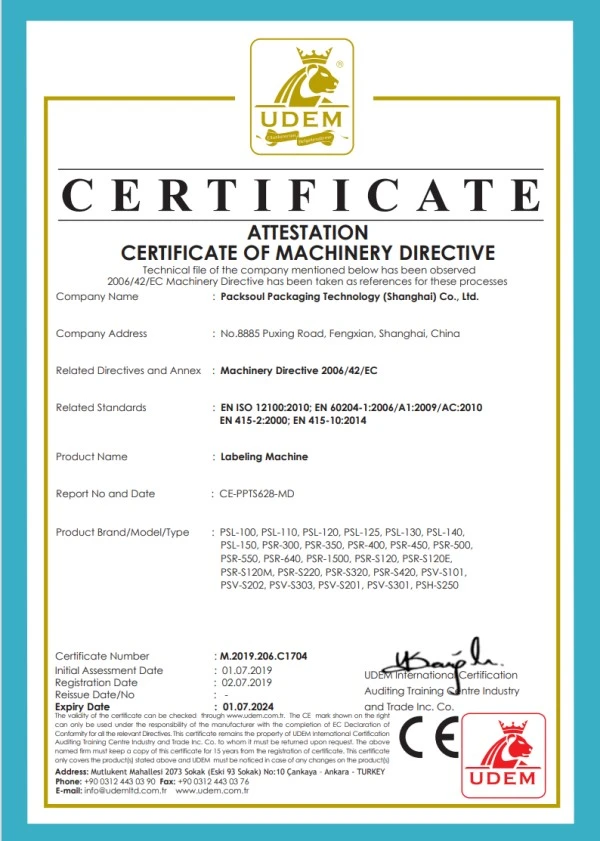

Minden elektromos alkatrész megfelel a CE tanúsítvány követelményeinek.
CNC precíziós megmunkálást alkalmaznak az egész gépen, szigorú tűrésszabályozással a megbízható és alacsony zajszintű működés érdekében a hosszú távú, nagy sebességű gyártás során.
Szállítás előtt minden gépen folyamatos terhelés nélküli öregedési teszteket végeznek, amelyek során a címkézés pontosságát, a szervo szinkronizálást, a biztonsági leállítást és a riasztási funkciókat teljes mértékben ellenőrzik.
A gép zárt, por- és korrózióálló kialakítású, 304-es rozsdamentes acél főtesttel a hosszú távú tartósság érdekében.
Az egyetlen főtengellyel rendelkező hagyományos forgó címkézőgépektől eltérően a PACKSOUL forgó öntapadós címkézőgép 12 egymástól függetlenül szervo-meghajtású palacktartót használ programozható elektronikus vezérművel. Minden állomás külön állítható a pontos pozicionálás érdekében, még összetett kerek palackok esetén is.
Sima és stabil működés nagy sebességgel. A hosszú címkék is egyenletesen alkalmazhatók.
A kulcsfontosságú alkatrészek házon belül készülnek, és raktáron vannak a gyorsabb szállítás, karbantartás és pótalkatrész-támogatás érdekében.
A szerszám nélküli cserealkatrészek gyorsabbá teszik a palackméret változtatását, és csökkentik a gyártási állásidőt.
A gép automatikusan leáll palackelakadások vagy biztonsági ajtónyitás esetén, csökkentve a gép sérülését és az anyagpazarlást.
A mellékelt kialakítás megbízható, hosszú távú működést biztosít nedves élelmiszer- és testápolási környezetben.

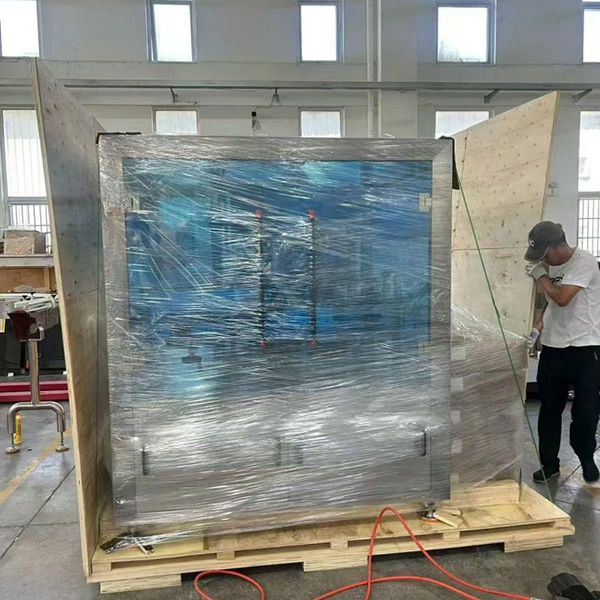

1. Füstölésmentes fa tok vízálló, ütésálló és nedvességálló védelemmel tengeri és légi szállításhoz.
2. A kulcsfontosságú mozgó alkatrészek meg vannak erősítve, hogy megakadályozzák a szállítás közbeni elmozdulást.
3. Csomagolási lista, vizsgálati jelentés, megfelelőségi tanúsítvány és kiviteli vámokmányok rendelkezésre állnak.
4. FOB, CIF és DDP kereskedelmi feltételek állnak rendelkezésre.
A PackSoul a nagy sebességű rotációs címkézőgépek fejlesztésére és gyártására összpontosít. Forgó, kerek palackos öntapadós címkézőgépeinket különböző tengerentúli piacokon szállítjuk ügyfeleinknek, beleértve Európát, Délkelet-Ázsiát, a Közel-Keletet, Dél-Amerikát és Afrikát.

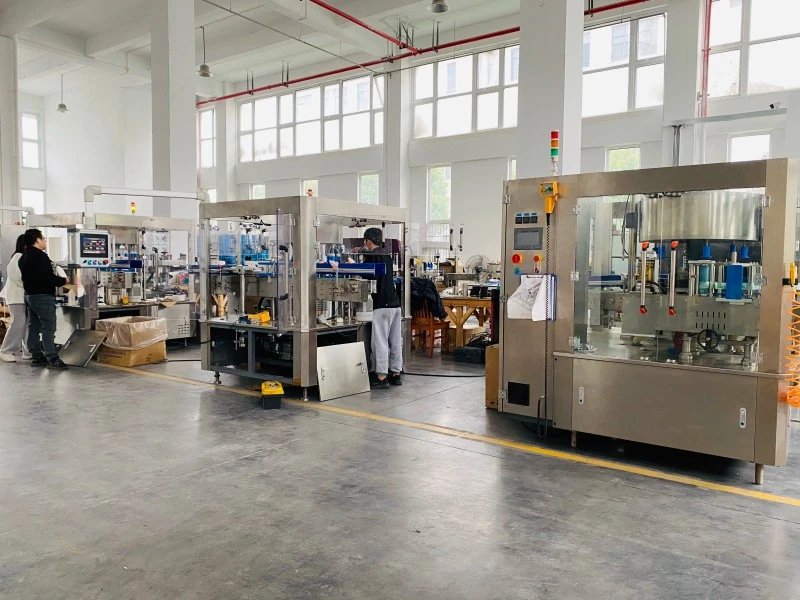

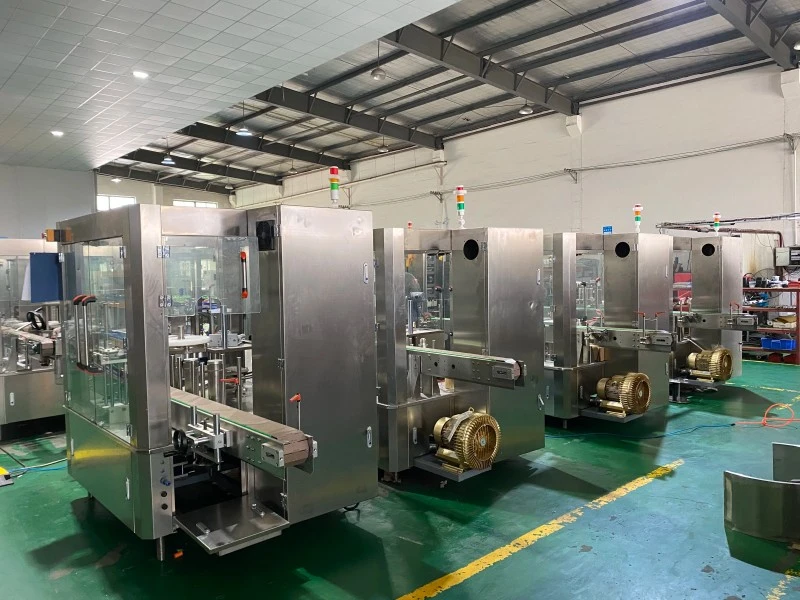

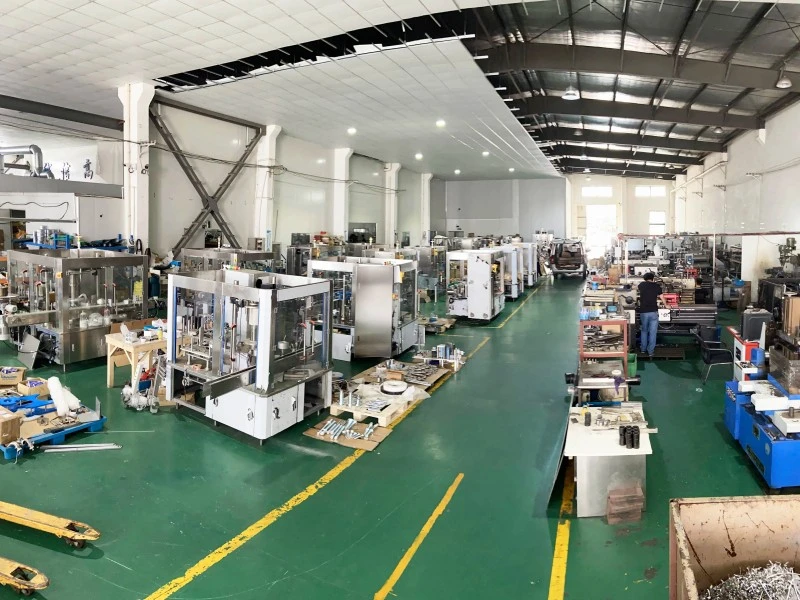

Házon belüli kutatás-fejlesztési, megmunkálási és géptesztelési lehetőségekkel integrált gyártási és műszaki támogatást nyújtunk. Berendezéseinket ital-, testápolási és gyógyszerészeti alkalmazásokban használják, és tapasztalattal rendelkeznek a tengerentúli ügyfelek számára készült komplett címkézési vonalprojektekben.
A mérnökök megszervezhetik a gép telepítését és üzembe helyezését az ügyfél telephelyén, beleértve a különböző méretű palackokat is. Komplett töltősorok esetén a vonalintegrációban és üzembe helyezésben is tudunk segíteni. Az ütemezés a megrendelő telephelyi viszonyai szerint alakítható.
A helyszíni képzés kiterjed a gép üzemeltetésére, a palackcserére, a paraméterek beállítására, az alapvető hibaelhárításra és a napi karbantartásra. Kezelési kézikönyvek is rendelkezésre állnak.
A gépre az átvétel után egy év garancia vonatkozik. A nem emberi eredetű hibákat a jótállási időszak alatt ingyenesen kijavítjuk. A jótállás lejárta után az élethosszig tartó karbantartást csak a cserealkatrészek díjával biztosítjuk.
Távoli videó támogatás biztosított a hibaelhárításhoz. Nagyobb problémák esetén a mérnök 24 órán belül helyszíni szervizt biztosít. A szokásos pótalkatrészek raktáron vannak, és általában a megrendelés visszaigazolásától számított 3 munkanapon belül kiszállításra kerülnek, az ünnepnapok kivételével.
A szervizrekordokat vezetjük, és műszaki csapatunk rendszeresen nyomon követi a gép működését, hogy időben támogatást nyújtson a karbantartási és gyártási problémákhoz.
V: Főleg kerek palackok pontos elhelyezésére és címkézésére tervezték. Néhány normál négyzet alakú tárolóedényt is képes kezelni. Egyedi megoldások állnak rendelkezésre a speciális alakú palackokhoz.
V: Igen. A sebesség folyamatosan állítható, hogy megfeleljen a teljes gyártósor gyártási sebességének.
V: Nem. A kulcscsere-alkatrészek gyorsan eltávolíthatók, és a legtöbb beállítási pont szerszám nélkül is beállítható, így a csere gyors és egyszerű.
V: Minden palacktartó önállóan programozható forgási görbével rendelkezik, amely nagyobb pozicionálási pontosságot biztosít hosszú címkék és speciális címkézési alkalmazások esetén.
V: Igen. A gép vízálló, porálló és korrózióálló kialakítású, és megbízhatóan tud működni párás környezetben. Az elektromos szekrény rendszeres karbantartása és párátlanítása javasolt.
V: Igen. A tapasztalt mérnökök külföldre küldhetők helyszíni telepítésre, üzembe helyezésre és kezelői képzésre.
