A forgó és lineáris címkézőgépek teljes választékát kínáljuk – beleértve a 12/16/24 állomásos hot melt OPP modelleket és a 4/6/8/12/16/24 állomásos öntapadós matricák változatait – italok, kozmetikai, gyógyszerészeti és napi vegyi alkalmazásokhoz.

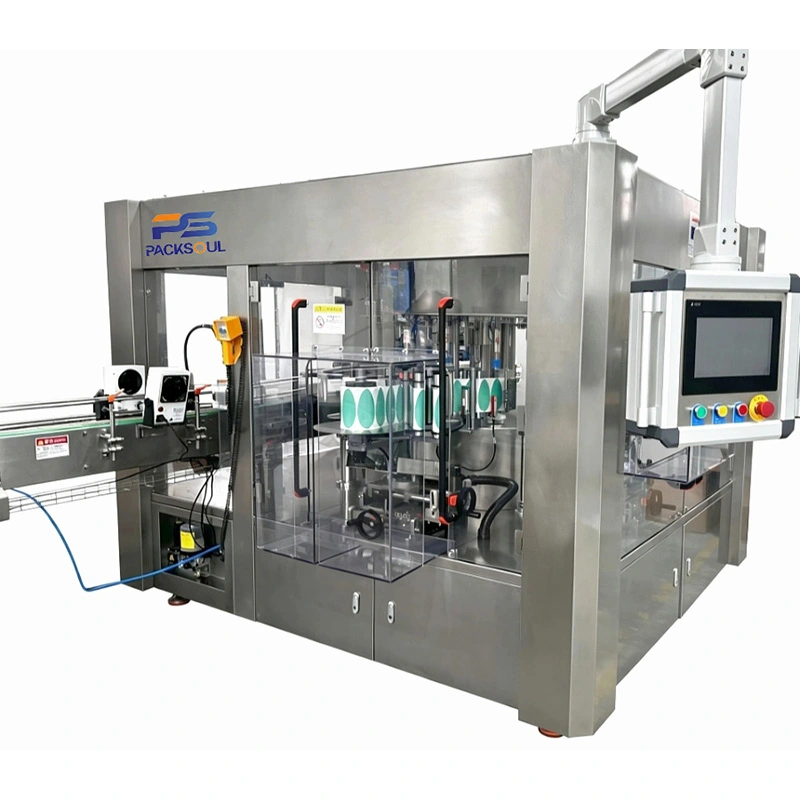

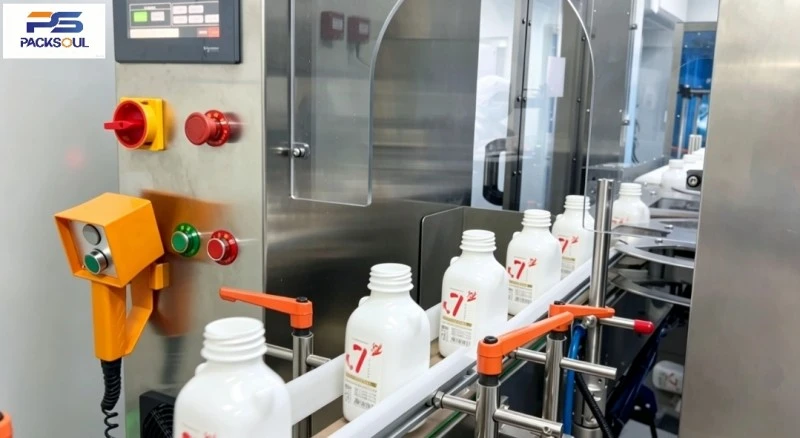

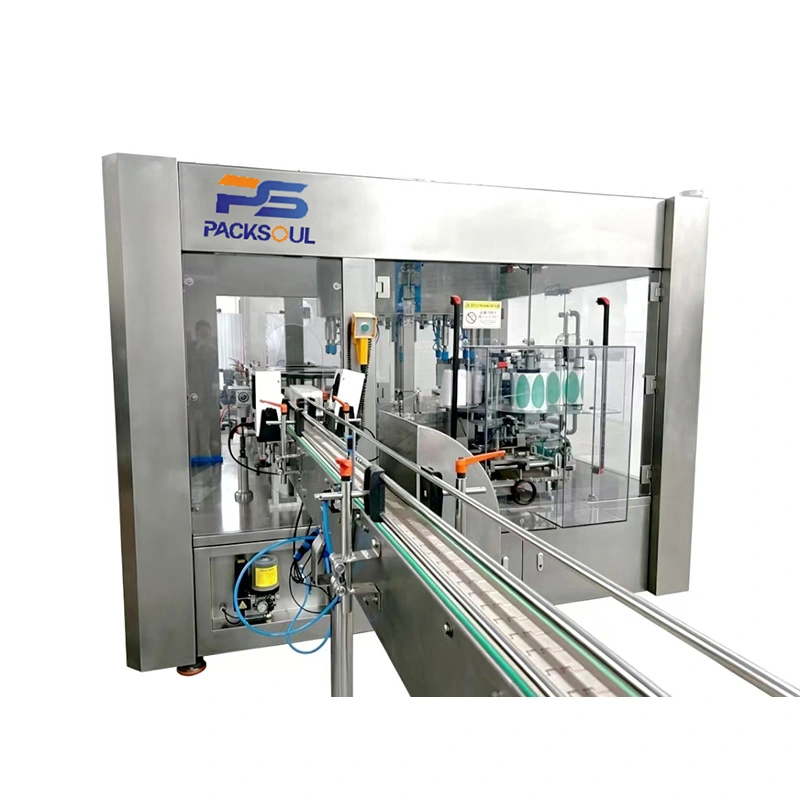

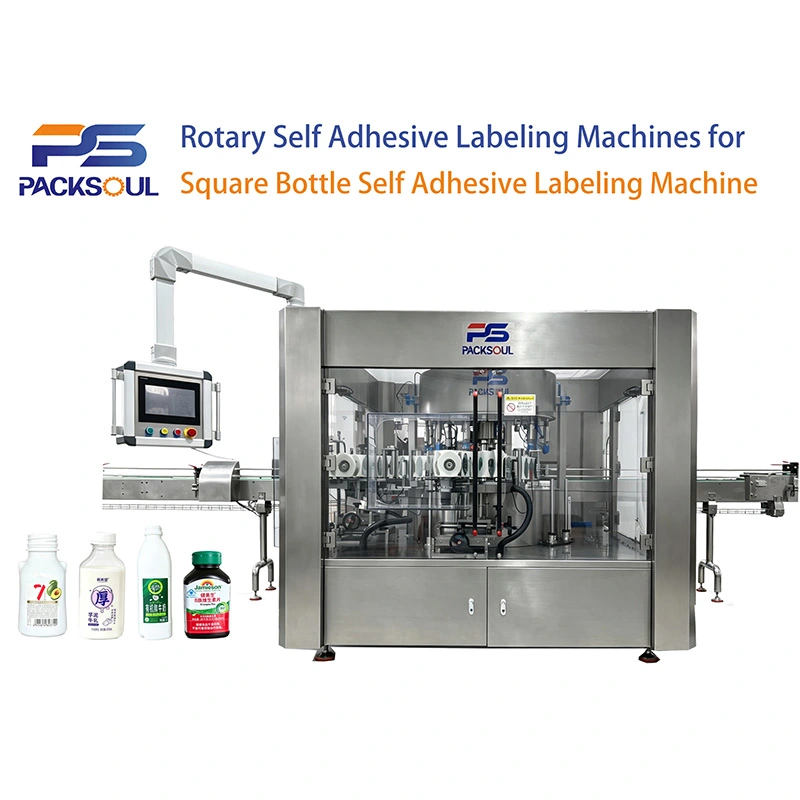

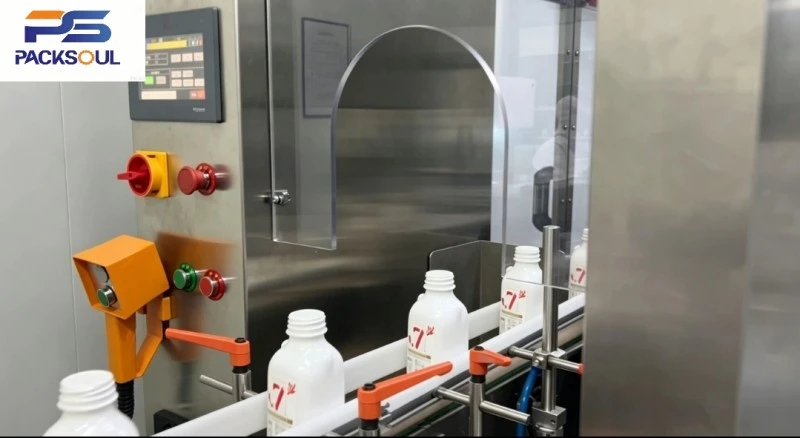

A Square Bottle öntapadó címkézőgép egy nagy sebességű automatikus címkézőgép, amelyet négyzet alakú, téglalap alakú és lapos négyzet alakú tartályokhoz terveztek. Támogatja az egyoldalas, kétoldalas és többoldalas sarokcímkézést.
A gép egy alapból, szállítószalag rendszerből, forgóasztalból, kettős címkéző állomásból, szervo pozicionáló szerelvényekből és elektromos vezérlőrendszerből áll. A nagy pontosságú csillagkerék-elválasztás és a 12 független szervo rögzítés biztonságosan pozícionálja az egyes palackokat, biztosítva a pontos címkézést a sarkokon és az oldalfelületeken.
A gép önállóan működhet, vagy integrálható töltő- és lezárósorokkal a nagy mennyiségű gyártás érdekében.
Mindegyik állomás független szervo-meghajtású rögzítést használ a palackok stabil pozicionálásához és a sima, alacsony zajszintű, nagy sebességű működéshez.
Támogatja a pontos címkézést a palackok oldalán és sarkain. A speciális rögzítőelemek segítenek a hosszú címkék laposan és ráncmentesen tartani.
A címkézőfej támogatja a többirányú beállítást. A szerszám nélküli beállítás gyors és egyszerű palackcserét tesz lehetővé.
A továbbfejlesztett címkeadagoló rendszer stabil feszültséget és sima címkefelhordást biztosít, csökkenti a buborékokat és a ráncokat.
A szervovezérelt címkeadagolás pontos és stabil címkeadagolást biztosít. Az egyszerű automata vezérlés megkönnyíti a kezelést.
A fő gépelemeket házon belül fejlesztik és gyártják. A könnyű karbantartás érdekében pótalkatrészek állnak rendelkezésre.
A CNC-megmunkálású alkatrészek és a porálló, vízálló szerkezet biztosítja a stabil működést nedves gyártási környezetben.
A rendszer figyeli a palackok áramlását és észleli az elakadásokat. A gép automatikusan leáll, ha rendellenes körülmények lépnek fel, vagy kinyitják a biztonsági ajtót.
| Modell | PSR-B120 |
| Címkézési sebesség | 12000 BPH (palack per óra) |
| Tartály átmérője | 30-100 mm (a palack alsó átmérője alapján; nagyobb méretekhez testreszabás szükséges) |
| Konténer magasság | 100-400 mm |
| Maximális címkemagasság | 200 mm |
| Maximális címkeszélesség | 300 mm |
| Címketekercs mérete | Belső átmérő: Φ76,2 mm; Külső átmérő: Φ400 mm |
| A gép teljes méretei | 4000 L × 2500 W × 2000 H mm |
| Munkaasztal magassága | 1000 ± 50 mm (testreszabható) |

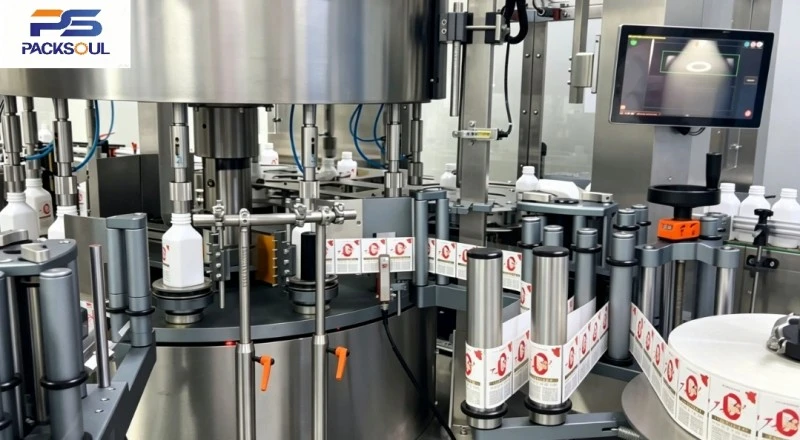

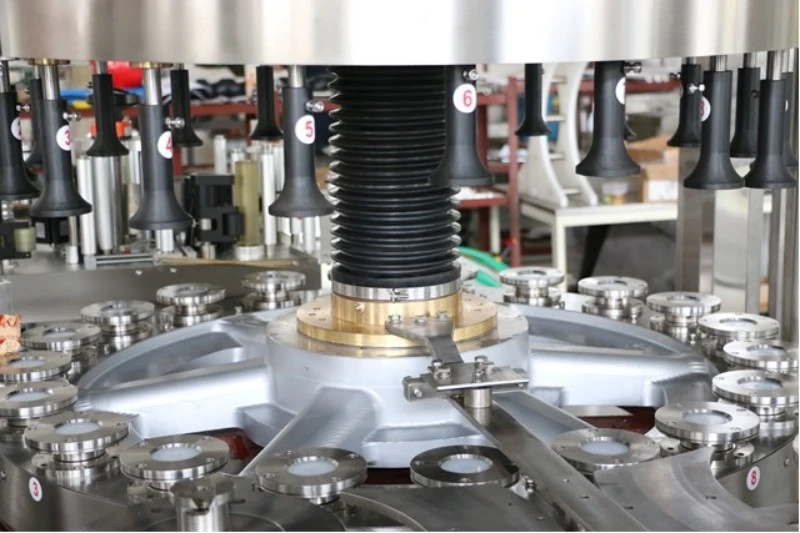

A PACKSOUL négyzet alakú palackos öntapadó címkézőgép egy forgó csillagkerék pozicionáló rendszert és szervovezérelt címkeadagolást használ. A palackok szétválasztása és a forgó állomásra történő betáplálása rendezett módon történik. A szervo rögzítők biztonságosan tartják és pozícionálják az egyes palackokat, míg a 12 független szervo rögzítő az előre beállított program szerint állítja be a palack szögét.
A pozicionáló rendszer érzékeli a palack helyzetét, és vezérli a szervorendszert a pontos szögbeállítás érdekében. A szervohajtású címkézőállomás adagolja a címkéket, míg a sarokcímkéző kefe simítja a címkéket az oldalakon és a sarkokon. A címkézés után a palackokat a csillagkerék üríti ki. A teljes folyamat automatikusan lefut.
Ez a négyzet alakú palackos öntapadó címkézőgép alkalmas négyzet alakú és téglalap alakú tartályok nagy mennyiségű címkézésére különböző iparágakban.
Italipar: Négyzet alakú gyümölcslevek, fűszeres palackok és teaitalos palackok.
Testápoló ipar: Négyzet alakú samponpalackok, lapos, négyzet alakú testmosó palackok és illattartók.
Gyógyszerészeti és egészségügyi termékek: Szögletes szájon át szedhető folyadékpalackok és egészségügyi termékek palackjai.
Vegyipar: Négyzet alakú reagenstartályok és kis vegyipari hordók.
A gép nagy sebességű folyamatos gyártósorokhoz alkalmas. Egyedi megoldások állnak rendelkezésre speciális palackformákhoz.
Naponta tisztítsa meg a szállítószalag láncát, a csillagkerekeket, a címkézőfejet és a fotoelektromos érzékelőket. Távolítsa el a címke maradványait és a port.
Rendszeresen ellenőrizze a szervomotorokat és a szervohajtásokat. Szükség esetén állítsa be a palack rögzítését és a címkézés helyzetét.
Nedves műhelyekben rendszeresen szárítsa meg az elektromos szekrényt.
Ne mossa az elektromos szekrényt vagy a szervomotorokat közvetlenül nagynyomású vízpisztollyal.
Hosszú távú leállításhoz engedje el a címketekercs feszültségét és a palack rögzítési nyomását, hogy megakadályozza a deformációt és a ragasztó felhalmozódását.
Rendszeresen ellenőrizze a biztonsági burkolatokat, a biztonsági ajtók reteszelését és a szerelvény nyitó- és zárórendszerét.

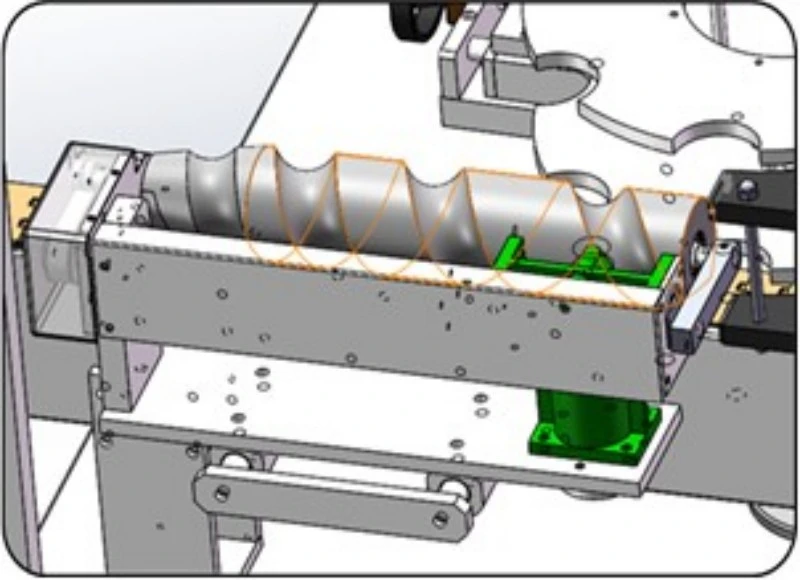

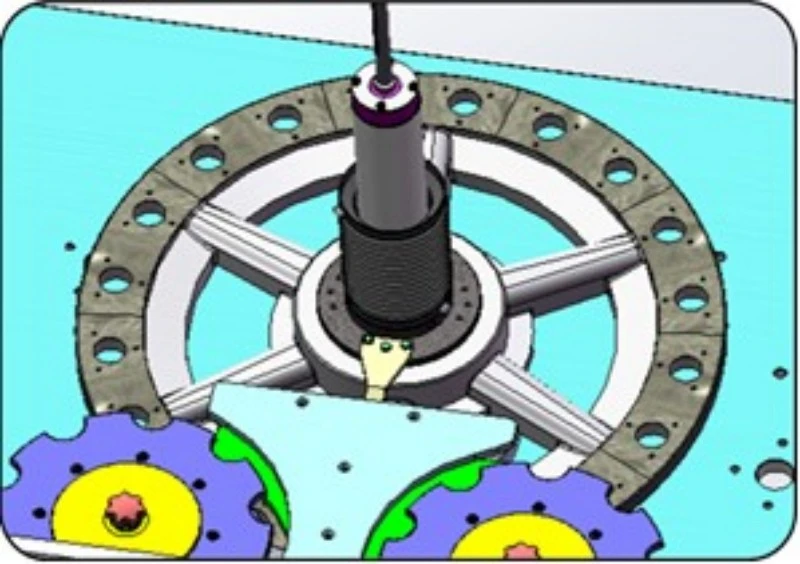

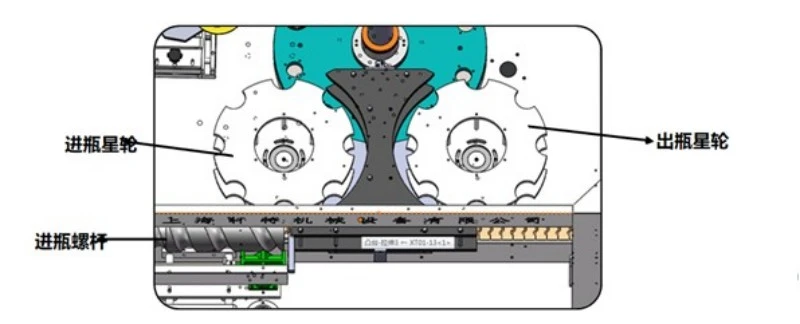

A szögletes palackokat a szállítószalag táplálja, és a behúzócsavar egyenletesen választja el őket.

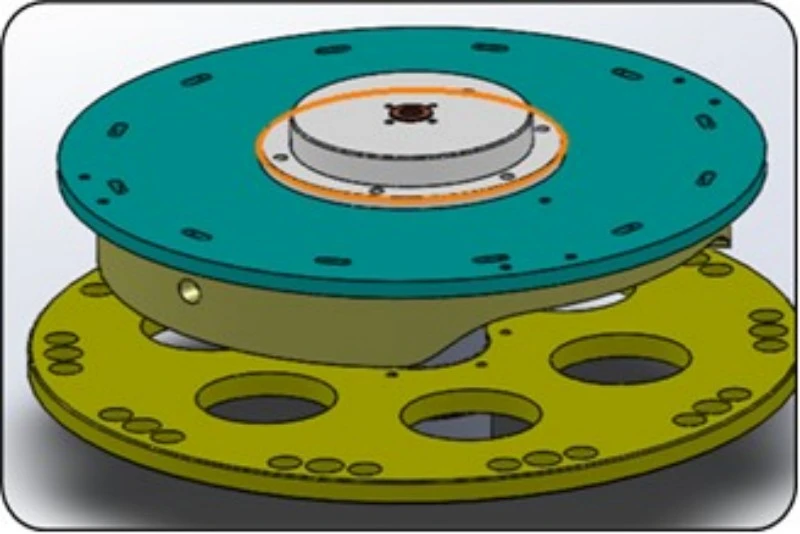

A betápláló csillagkerék simán továbbítja a palackokat a forgó állomásra.

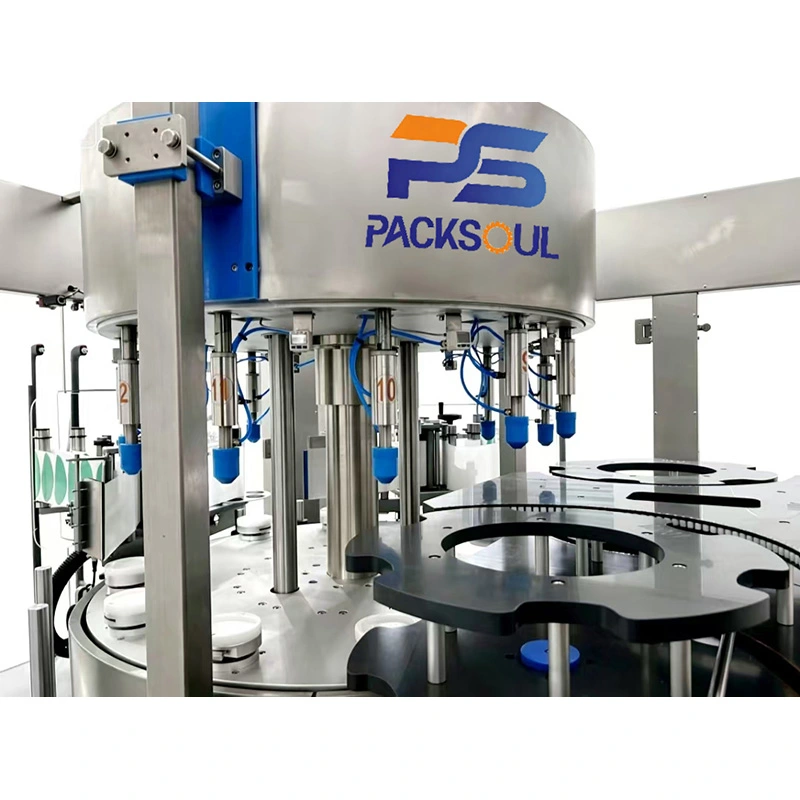

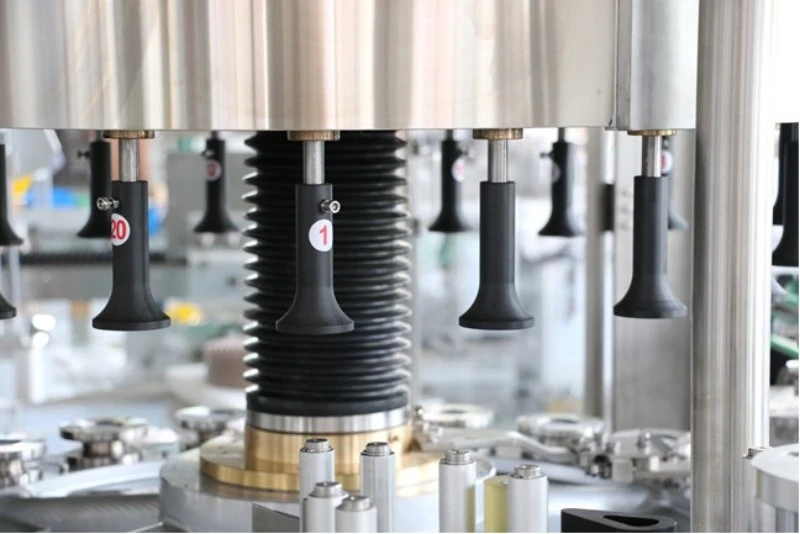

A szervo rögzítés minden oldalról zárja és tartja a palackot, korrigálja a palack szögét.
A szervo pozicionáló rendszer érzékeli a palack helyzetét és beállítja a szöget.
A szervo rögzítés a palackot az előre beállított címkézési pozícióba fordítja és a helyére rögzíti.

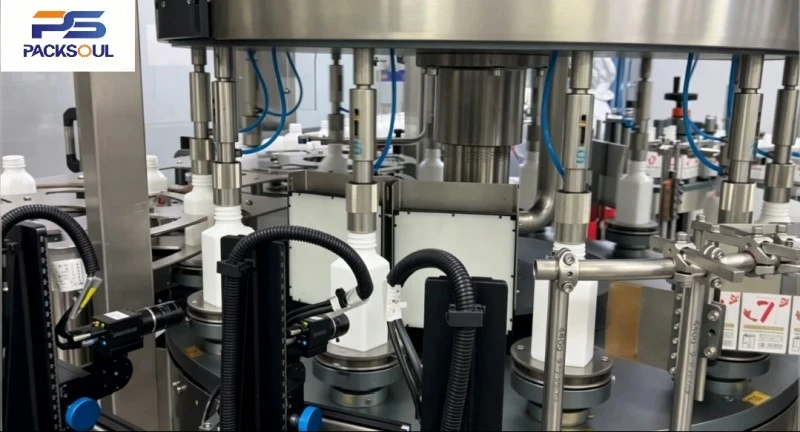

A szervo címkéző állomás táplálja a címkét, a sarokkefe pedig határozottan rányomja az oldalakra és a sarkokra.
A felcímkézett palackokat a kivezető csillagkerék üríti ki, és a következő folyamatra lép.
| Nem. | Összetevő neve | Márka |
| 1 | HMI | Schneider (Franciaország) |
| 2 | Szervo motor | Schneider (Franciaország) |
| 3 | Szervo hajtás | Schneider (Franciaország) |
| 4 | Fő motor | Schneider (Franciaország) |
| 5 | Szállítószalag motor | Transky (Olaszország) |
| 6 | PLC | Schneider (Franciaország) |
| 7 | Frekvencia inverter | Schneider (Franciaország) |
| 8 | Frekvencia inverter | Schneider (Franciaország) |
| 9 | Átlátszó címkeérzékelő | LEUZE (Németország) |
| 10 | Tárgyérzékelő érzékelő (visszaverő fotoelektromos típus) | BETEG (Németország) |
| 11 | Érzékelő fotoelektromos érzékelő (visszaverő típus) | BETEG (Németország) |
| 12 | Proximity kapcsoló | BETEG (Németország) |
| 13 | Kapcsoló tápegység | MW (Tajvan, Kína) |
| 14 | Univerzális átváltó kapcsoló | MOELLER (Németország) |
| 15 | Vészleállító kapcsoló | Schneider (Franciaország) |
| 16 | Földzárlati megszakító | Schneider (Franciaország) |
| 17 | Miniatűr áramköri megszakító | Schneider (Franciaország) |
| 18 | AC kontaktor | Schneider (Franciaország) |
| 19 | Rotary Encoder | Nemicon (Japán) |
| 20 | Elektromos csúszógyűrű | Senring |
| 21 | Nyomásmérő | Panasonic (Japán) |
| 22 | Vision kamera | Hikvision |

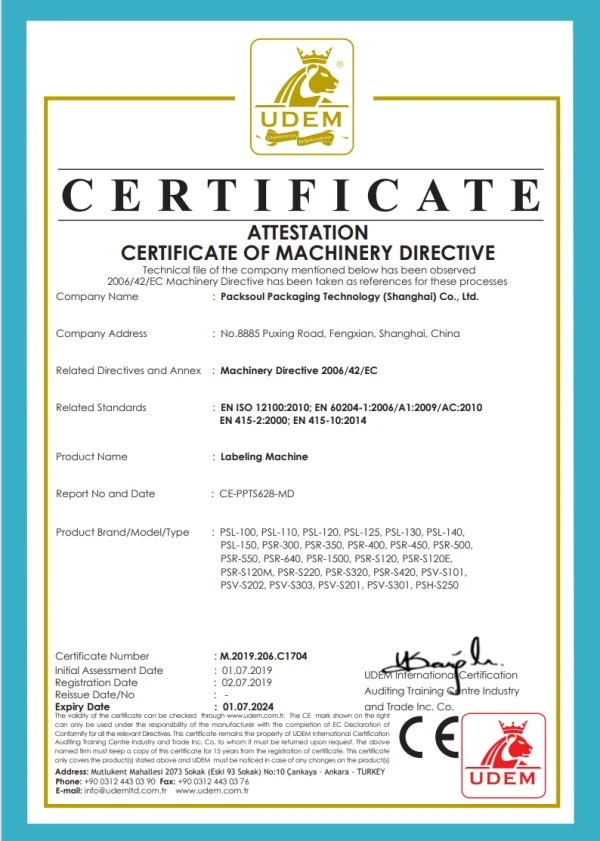

1. Minden elektromos alkatrész megfelel a CE szabványoknak.
2. A gép precíziós CNC megmunkálású, szigorú tűrésszabályozással a stabil és alacsony zajszintű működés érdekében. A négyzet alakú palackcímkéző gépet kifejezetten palacktartásra és sarokcímkézésre tesztelték.
3. Szállítás előtt minden gépen folyamatos üresjárati vizsgálaton esik át, beleértve a címkézés pontosságát, a szervo működését és a biztonsági leállítási funkciókat.
4. A gép zárt por- és korrózióálló kialakítással rendelkezik, 304-es rozsdamentes acél házzal a hosszabb élettartam érdekében.
A legtöbb forgó címkézőgépet kerek palackokhoz tervezték, és olyan problémák léphetnek fel, mint a palackok mozgása, a címke ráncai a sarkoknál és a helymeghatározási hibák, ha négyzet alakú palackokhoz használják. A PACKSOUL négyzet alakú palack öntapadó címkéző gépet kifejezetten négyzet alakú palackokhoz tervezték. Mindegyik állomás rendelkezik egy független szervo rögzítéssel és programozható elektronikus bütyökkel, állítható paraméterekkel a pontos kétoldali és sarokcímkézés érdekében.
A 12 független szervo rögzítés stabilan tartja a négyzet alakú palackokat nagy sebességű működés közben, és egyenletes címkézést biztosít a sarkokban.
Minden fémlemez és megmunkált alkatrész házon belül készül. A pótalkatrészek raktáron vannak a gyors szállítás és szerviz érdekében.
A gyorsan cserélhető moduláris szerelvények lehetővé teszik a palackok egyszerű, szerszám nélküli cseréjét, csökkentve ezzel a gyártási leállást.
A biztonsági reteszelő rendszer automatikusan leállítja a gépet palack elakadása vagy ajtónyitás esetén, csökkentve a termék és a gép károsodását.
A por- és vízálló kialakítás lehetővé teszi a stabil működést nedves élelmiszer- és testápolási környezetben.

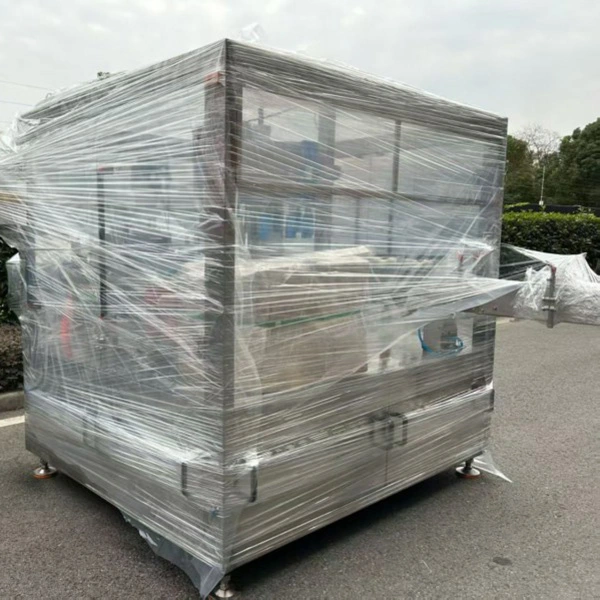

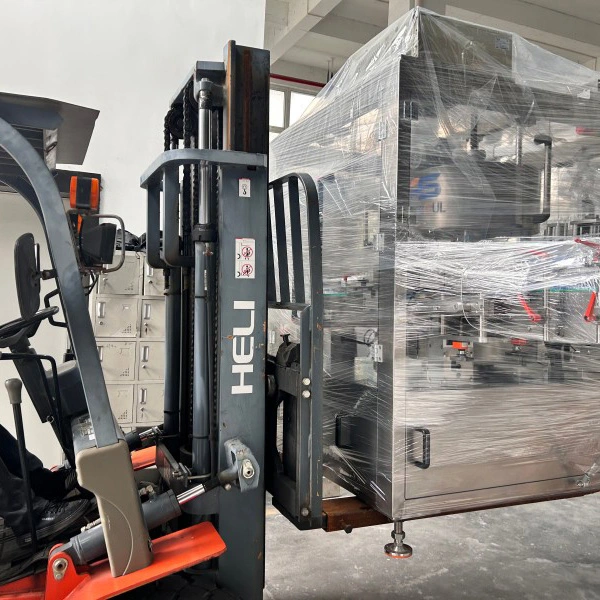

Export minőségű, füstölésmentes fa ládákat használnak a biztonságos hosszú távú tengeri és légi szállításhoz, ütés és nedvesség elleni védelemmel.
A kulcsfontosságú mozgó alkatrészek külön megerősítettek, hogy megakadályozzák a szállítás közbeni elmozdulást.
Csomagolási listákat, vizsgálati jelentéseket, megfelelőségi tanúsítványokat és kiviteli vámokmányokat mellékelünk a szállítmányhoz.
FOB, CIF és DDP feltételek állnak rendelkezésre.
A mérnökök helyszíni telepítést végezhetnek, és beállíthatják a gépet a tényleges négyzet alakú palackminták alapján. Teljes gyártósor-integráció és üzembe helyezés is elérhető.
A helyszíni oktatás kiterjed a gépkezelésre, a palackcserére, a paraméterek beállítására, az alapvető hibaelhárításra és a napi karbantartásra. Használati útmutatók, képek és videók rendelkezésre állnak.
A gépre 1 év garancia vonatkozik. A jótállási időszak alatt ingyenes javítást biztosítunk a nem emberi eredetű meghibásodások esetén. Élettartamra szóló karbantartás a garancia lejárta után is elérhető, az alkatrészeket külön kell fizetni.
Távoli videó támogatás elérhető a hibaelhárításhoz. A mérnökök helyszíni támogatást nyújtanak összetett problémák esetén. A szokásos pótalkatrészek raktáron vannak, és általában a megrendelés visszaigazolásától számított 3 munkanapon belül kiszállítják.
A szervizelési feljegyzéseket vezetjük, technikusaink rendszeresen nyomon követik a gép működését, valamint gyártási és karbantartási támogatást nyújtanak.
A PackSoul nagy tapasztalattal rendelkezik az ipari termeléshez használt forgó címkéző berendezések terén. Négyzet alakú palackcímkéző gépeinket a tengerentúli piacokon használják Európában, Délkelet-Ázsiában, a Közel-Keleten, Dél-Amerikában és Afrikában.

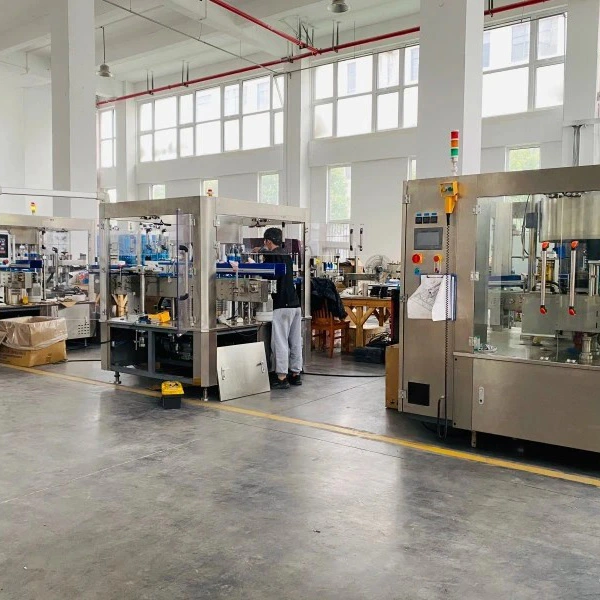

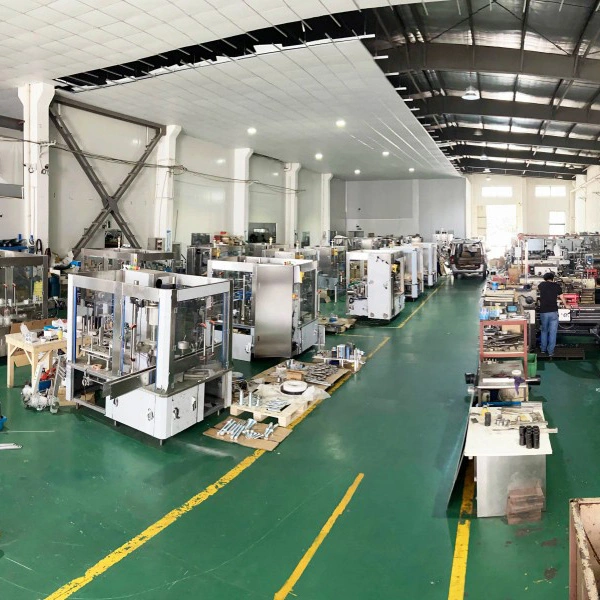

Létesítményeink kiterjednek a K+F-re, a precíziós megmunkálásra és a gépek tesztelésére, amelyeket integrált gyártási és szervizcsapat támogat. Elvégeztük a fűszerezési, testápolási és gyógyszerészeti alkalmazásokhoz kapcsolódó címkézési projekteket, valamint automatizált gyártósorokat a tengerentúli ügyfelek számára.
V: Igen. Támogatja az egyoldalas, kétoldalas és sarokcímkézést a négyzet alakú és téglalap alakú tartályokhoz. A lapos palackok a rögzítőmodul cseréjével kezelhetők. Egyedi megoldások állnak rendelkezésre speciális palackformákhoz.
V: Igen. A sebesség folyamatosan állítható, hogy megfeleljen a gyártósornak.
V: Igen. A rögzítőmodulok gyorsan cserélhetők, és a legtöbb beállítás szerszám nélkül történik.
V: Minden állomás függetlenül beállíthatja a tartóerőt és a szöget. Ez stabilan tartja a palackokat nagy sebességnél, és javítja a sarokcímkézés pontosságát.
V: Igen. A gépet úgy tervezték, hogy nedves környezetben vízálló, porálló és korrózióálló legyen.
V: Igen. A tapasztalt mérnökök külföldre küldhetők telepítésre, üzembe helyezésre és kezelői képzésre.
